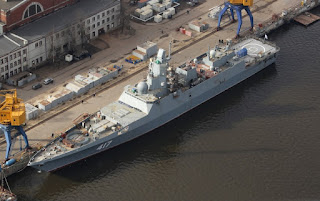

Admiral Gorshkov-class frigate
Frigat kelas Admiral Gorshkov, juga dikenal sebagai Proyek 22350, adalah kelas kapal fregat Angkatan Laut Rusia. Dirancang oleh Biro Desain Severnoye, Saint Petersburg, kapal utama yang dinamai Sergey Gorshkov.


Pada bulan Juli 2003 Pimpinan Angkatan Laut Rusia menyetujui desain dasar dari fregat Admiral Gorshkov. Dikembangkan oleh FSUE Severnoye PKB (Northern Design and Development Bureau) di St Petersburg. Fregat mengambil dasar dari desain fregat Talwar / Krivak IV class yang dikembangkan oleh Rusia untuk India dengan menggabungkan teknologi siluman. Tidak seperti pendahulu pada era Soviet, kapal baru tersebut dirancang untuk melakukan banyak peran. Kapal-kapal tersebut harus dapat melakukan serangan jarak jauh, melakukan perang anti-kapal selam dan untuk melaksanakan misi pendamping.
http://radarmiliterindonesia.blogspot.co.id/
Admiral Gorshkov-class frigate
Angkatan Laut Rusia telah menetapkan persyaratan untuk sekitar 20-30 kapal tersebut. Desain kapal yang dikembangkan oleh Severnoye PKB (Northern Design Bureau) FSUE di St. Petersburg, telah disetujui oleh Komando Angkatan Laut pada bulan Juli 2003.  Rencananya adalah untuk sepenuhnya mengganti kapal perusak kelas 956 Sovremenny yang lebih tua dan Proyek frigat kelas 1135 Burevestnik di empat armada Rusia.

Kapal Admiral Gorshkov telah dibuat pada tanggal 1 Februari 2006 di Severnaya Verf Shipyard di St. Petersburg.  Pada akhir Oktober 2008, wakil perdana menteri Rusia, Sergei Ivanov, mengumumkan bahwa kapal pertama di kelas tersebut akan siap pada tahun 2011. Dia mengatakan bahwa pembangunan kapal tempur yang tepat waktu merupakan tugas prioritas industri perkapalan Rusia. Tanggal penyelesaian kapal tersebut diumumkan pertama kali pada tahun 2009, namun kemudian berubah menjadi tahun 2010, dan kemudian berubah lagi tahun 2011. Laporan terakhir menyatakan bahwa kapal fregat tersebut akan bergabung dengan Angkatan Laut Rusia pada bulan November 2013.
http://radarmiliterindonesia.blogspot.co.id/
Admiral Gorshkov-class frigate
Pada tanggal 24 Juni 2009, selama "МВМС-IMDS 2009" Naval Expo Internasional, Panglima Angkatan Laut Rusia, Laksamana Vladimir Vysotsky, mengumumkan bahwa produksi frigat Admiral Gorshkov kedua akan dimulai di galangan kapal Severnaya Verf di St. Petersburg pada akhir tahun. Pada bulan November 2009, galangan kapal Severnaya Verf di St Petersburg mengumumkan bahwa mereka akan memulai pembangunan kapal kedua dari kelas Admiral Kasatonov pada tanggal 26 November. Kapal tersebut diletakkan dalam sebuah upacara yang dihadiri oleh perwakilan Angkatan Laut Rusia, administrasi St. Petersburg, dan Admiral Igor Kasatonov - putra dari Vladimir Kasatonov, yang namanya dijadikan nama kapal tersebut. Pada bulan Desember 2014, satu mesin dari Admiral Kasatonov dipindahkan ke kapal Admiral Gorshkov.
http://radarmiliterindonesia.blogspot.co.id/
Admiral Gorshkov-class frigate
Frigat pertama meluncur dari dermaga peluncuran pada tanggal 29 Oktober 2010. Pada saat peluncurannya, kapal itu hanya 40 persen lengkap dan kemudian mulai dipasang kelengkapannya. Saat ini, peralatan dan sistem mekanik utama yang menyediakan peluncuran yang aman telah terpasang, termasuk pembangkit listrik diesel dan gas turbin (CODAG) gabungan, rakitan gear, poros penggerak dan sekrup, dan fasilitas catu daya listrik. Pekerjaan lebih lanjut akan dilakukan di dermaga kapal.

Pada tanggal 21 Agustus 2012, galangan kapal Severnaya Verf mengumumkan bahwa mereka telah mengambil dua pinjaman empat tahun senilai RUB 16,23 miliar (sekitar USD 509.88 juta) dari Sberbank milik negara. Uang itu akan digunakan untuk pembangunan kelas Admiral Gorshkov.
http://radarmiliterindonesia.blogspot.co.id/
Admiral Gorshkov-class frigate
Antara delapan hingga lima belas kapal akan dibuat untuk Angkatan Laut Rusia. Northern Wharf Shipyard sejauh ini mengumumkan telah menerima pesanan untuk enam unit.

Dua kapal pertama kelas tersebut memiliki turbin gas dari Zorya-Mashproekt di Ukraina. Setelah krisis Krimea 2014, Ukraina menolak untuk memasok Rusia dengan teknologi militer sehingga NPO Saturn ditugaskan untuk merancang mesin baru. USC memperkirakan mesin baru ini akan tersedia pada tahun 2017-2018, memungkinkan kapal-kapal tersebut untuk ditugaskan pada tahun 2020 mendatang. Tetapi kemudian setelah pemerintah Rusia melakukan intervensi, mesin untuk kapal tersebut akhirnya dibuat pada tahun 2016.
http://radarmiliterindonesia.blogspot.co.id/
Admiral Gorshkov-class frigate
Menurut presiden United Shipbuilding Corporation (USC) kelas Admiral Gorshkov akan menjadi kapal Rusia pertama yang menerima mesin turbin gas buatan Rusia yang diproduksi oleh NPO.


Fregat kelas Admiral Gorshkov memiliki panjang sekitar 135 m, lebar 16 m dan tinggi 16 m dengan bobot 4.500 ton. Dengan kemampuan operasional lebih dari 4.000 mil dan kecepatan maksimum 30 knot. Fregat tersebut bisa menampung sekitar 200 awak kapal.

Kapal fregat ini dilengkapi dengan radar search air 3D Furke-4, radar pengendali tembakan Puma dan sonar suite with hull-mounted LF sonar dan sonar LF VDS. Fregat juga dilengkapi dengan sistem penargetan anti pesawat dan anti kapal Garpun-BAL.
http://radarmiliterindonesia.blogspot.co.id/
Admiral Gorshkov-class frigate
Proyek 22350 Admiral Gorshkov akan dipersenjatai dengan meriam utama 130 mm, senjata pertahanan jarak dekat 30 mm (CIWS Palash), 8 rudal jelajah anti kapal SS-NX-26 Yakhont dan 8 rudal jelajah SS-N-27 Kalibr.

Sistem persenjataan lainnya, rudal anti kapal selam Medvedka-2 ASW, tabung torpedo 21 inchi dan 32 rudal pertahanan udara jarak menengah Poliment-Redut (sistem VLS).

Spesifikasi  :

Name           : Admiral Gorshkov class
Builders       : Severnaya Verf (Northern Wharf Shipyard), St. Petersburg
Operators     : Russian Navy
Preceded by : Neustrashimy-class frigate

General characteristics :
Class and type   : Project 22350
Type                  : Frigate
Displacement    : Full: 4,500 tonnes
Length              : up to 135 m (443 ft)
Beam                : 15 m (49 ft)
Draught            : 4.5 m (15 ft)
http://radarmiliterindonesia.blogspot.co.id/
Admiral Gorshkov-class frigate
Propulsion :
- 2 shaft CODAG;
- 2 10D49 cruise diesel engines 5,200 shp (3,900 kW);
- 2 M90FR boost gas turbines 27,500 shp (20,500 kW);
Total                : 65,400 shp (48,800 kW)
Speed              : 29.5 knots (54.6 km/h; 33.9 mph)
Range             : 4,850 nmi (8,980 km; 5,580 mi) at 14 kn (26 km/h; 16 mph)
Endurance       : 30 days
Complement   : 210

Sensors and processing systems:
- Air search radar(S): Furke-4 5P-27 main radar for Detection, tracking and targeting of air and surface targets, Poliment 5P-20K 4 faced active phased array search, tracking and guidance/management radar
- Surface search radar: Monolit 34K1 surface search, AShM and additional artillery targeting radar
Main Artillery radar fire control system : Puma 5P-10
- Sonar: Zarya M sonar, Vinyetka towed array sonar
- Navigation: 3 × Pal-N radars
- Other : 2 × target illuminators aft superstructure for Palash CIWS
Communications : Vigstar Centaurus-NM
Electro-Optical Systems : 2 × MTK-201M and 2 × 5P-520
Combat system : Sigma/Sigma 22350
Electronic warfare & decoys :
- EW Suite: Prosvet-M
- Countermeasures:
- 2 × PU KT-308
- 8 × PU KT-216
Armament :
- 1 × 130mm Amethyst/Arsenal A-192M naval gun with rate of fire of 45 rds per minute
- 16 (2 × 8) UKSK VLS cells fitted with P-800 Oniks (SS-N-26) and/or Kalibr missile system (SS-N-27)
- 32 (4 × 8) Redut VLS cells housing 9M96, 9M96M, 9M96D/9M96DM(M2) family of missiles and/or quad-packed 9M100 short range missiles
- 2 × Palash CIWS
- 2 × 4 330mm torpedo tubes for Paket-NK anti-torpedo/anti-submarine torpedoes
- 2 × 14.5mm MTPU pedestal machine guns
Aircraft carried : 1 × Ka-27 series helicopter
Aviation facilities : Helipad and hangar for one helicopter
