Mil Mi-8 / Mi-17 HIP - Multirole Medium Helicopter

Mil Mi-8 / Mi-17 HIP

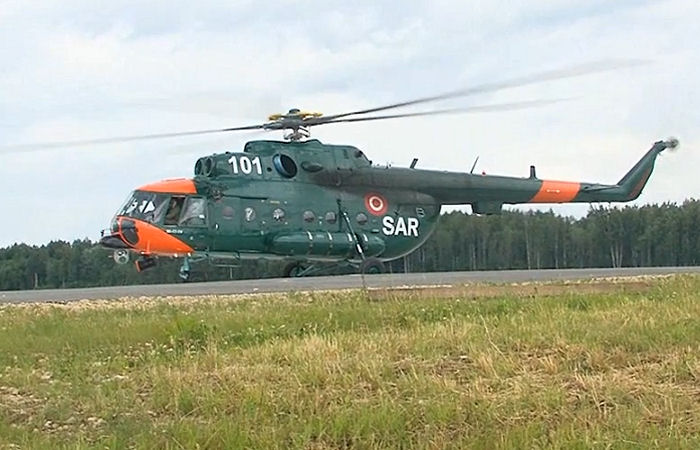

MI-8 HIP adalah helikopter transportasi multi-peran yang mampu mengangkut pasukan atau perlengkapan serta melakukan serangan bersenjata dengan roket dan senjata. Mi-8 adalah salah helikopter paling banyak diproduksi di dunia, digunakan oleh lebih dari 50 negara. Pada tahun 2015, Mi-8 HIP merupakan helikopter yang paling umum digunakan untuk operasional militer di dunia ketiga .
MI-8 HIP  sering digunakan untuk memasok gerilyawan, mengirimkan  detasemen atau memberikan dukungan udara jarak dekat dengan unit penyerang.  Kabel suspensi eksternal, dilengkapi dengan perangkat untuk mengukur
berat, memungkinkan untuk membawa kargo ukuran besar yang beratnya mencapai tiga ton. Jika diperlukan, Mi-8 HIP dapat digunakan sebagai heli penyelamat atau heli artileri.

Mil Mi-8 / Mi-17 HIP

Lima bilah rotor utama yang besar dipasang di atas mesin di bagian tengah body, sementara platform pembawa senjata dipasang di bagian tengah body bagian bawah. Penyimpanan eksternal yang dipasang pada rak senjata di setiap sisi badan pesawat.  HIP C memiliki empat cantelan eksternal, sedangkan HIP E dan HIP H memiliki enam cantelan, dan varian yang lain tidak punya. Tidak semua amunisi yang tersedia dapat digunakan pada saat yang bersamaan, misi menentukan konfigurasi senjata.

Mil Mi-8 / Mi-17 HIP

Mesin turboshaft kembar yang dipasang di atas badan pesawat dengan dua  putaran intake udara di atas kokpit dan port knalpot bulat memanjang. Didukung oleh dua turboshafts TV2117A (2 x 1120 kW, atau 2 x 1250 kW selama waktu yang singkat). Mi-8 mampu terbang dengan mesin satu dalam kasus kehilangan tenaga dari salah satu satu mesin (tergantung pada berat misi) karena sistem mesin berbagi beban. Jika salah satu mesin gagal, output mesin lain secara otomatis akan meningkat untuk memungkinkan penerbangan lanjutan.

Mil Mi-8 / Mi-17 HIP

airframe memiliki struktur klasik yang terbuat dari paduan logam ringan. badan pesawat terdiri dari body yang panjang dengan hidung bulat dan kaca di kokpit. Untuk membawa kargo, kursi interior bisa dilepas. Clamshell pintu belakang terbuka, mesin derek internal yang memfasilitasi pemuatan barang berat. Lantai memiliki lingkaran (cincin) yang mengikat erat keseluruhan lantai.

Mil Mi-8 / Mi-17 HIP

kokpit menampung tiga awak. Kabin Pengangkutan memiliki panjang 5.34 m, lebar 2.32 m dan  tinggi 1,8 m. Ada sebuah pintu geser yang besar dibagian depan pada sisi kiri, dan clamshell pintu untuk pemuatan barang di bagian belakang. Landing gearnya adalah jenis roda tiga yang tidak dapat ditarik dengan unit roda kembar di bagian  hidung. Di setiap sisi badan pesawat ada pod untuk tangki bahan bakar eksternal, dengan total kapasitas 1.830 liter. Kedua pod bahan bakar  dipasang rendah pada tubuh, yang menampilkan bagian belakang yg disisir ke atas dan landing gear roda tiga .

Mil Mi-8 / Mi-17 HIP

Versi transport  multi purpose serial dasar dapat mengangkut hingga 24 penumpang, beban seberat 4000 kg , atau 12 pasukan yang terluka dalam kasus evakuasi medis. Kabin kargo dilengkapi dengan kerekan (kapasitas angkat 150 kg). Beban dengan berat hingga 3000 kg dapat digantungkan dibawah pada tiang di bawah badan pesawat. MI-8 HIP membawa kerekan penyelamatan yang mampu mengangkat hingga berat 150 kg , dan sistem kargo gantung  mampu mengangkat hingga 3.000 kg.

Mil Mi-8 / Mi-17 HIP

MI-8 HIP dikembangkan sejak awal 1950 an sebagai pengganti dari Mi-4 sebelumnya . penerbangan pertama adalah pada tanggal 9 Juni 1961, prototipe versi twin-turbin akhir (Hip-B) pertama terbang pada 17 September 1962. Produksi dimulai pada akhir 1965. dan pada tahun 1985, lebih dari 1500 Mi-8 telah dibuat. Mil Moscow helicopter plant joint stock company adalah desainer utama dan produsen dari helikopter transportasi militer, transportasi sipil, angkat berat, multi peran. Mil dikaitkan dengan perusahaan produksi Rostov dan Kazan. Kazan adalah pabrik helikopter tertua di Rusia dan membuat  helikopter Mi-8 dan Mi-17. Mi-8 telah diekspor ke Cekoslowakia, Aljazair, Jerman Timur, Hungaria, Bolivia, Polandia, Bulgaria, Yugoslavia, Finlandia, dan Ethiopia.

Mil Mi-8 / Mi-17 HIP

Mi-8 / Mi-17HIP

Specifications
Country of Origin	Russia
Builder	Mil
Date of Introduction	1967
Role	Armed assault-transport
Similar Aircraft	Puma, Mi-2 Hoplite, Super Frelon
Blades	Main rotor: 5 Tail rotor: 3
Rotor diameter	Main Rotor : 21.3 meters [70 ft] Tail Rotor : 3.9 meters
Length	Length (rotors turning): 25.2 m Length (fuselage): 18.2m [61 ft]
Height	18 ft 6 in ( 5.65 m)
Width	2.5 m
Cargo Compartment	Floor Length: 5.3 m Width: 2.3 m Height: 1.8 m
Weight	Maximum Gross: 12,000 kg Normal Takeoff: 11,100 kg Empty: 6,990 kg
Engine	2 TV2-117, 1482 hp each
Maximum speed	230-250 km/h
Cruising speed	122 kts (140 mph; 225 km/h)
Range	Maximum Load: 350 km Normal Load: 460 km With Aux Fuel: 950 km
Fuel	Internal: 445 liters Internal Aux Tank: 915 liters ea. External Fuel Tank: 745 liters in port tank, 680 liters in starboard tank
Service Ceiling	Service: 4,500 meters Hover (out of ground effect): 800 meters Hover (in ground effect): 1,900 meters
Vertical Climb Rate	9 m/s
Standard Payload	HIP C: 24 troops, or 3,000 kg internal or external loads on 4x hardpoints. HIP E: 24 troops, or 4,000 kg internal or 3,000 kg external on 6x hardpoints. HIP J/K: antennas on aft section of fuselage.
Armament	HIP E mounts a flexible 12.7-mm machinegun in the nose 2 - 7.62-mm or 1x 12.7-mm MG 4-6 - AT-2C Swatter or AT-3 Sagger ATGMs 4-6 - 57-mm rocket pods (16 each) 2 - 80-mm rocket pods (20 each) 4 - 250-kg bombs 2 - 500-kg bombs 2 - 12.7-mm MG pod 2 - Twin 23-mm gun pods 1,830 liters Additional fuel tanks Loaded combat troops can fire personal weapons through windows from inside cabin.
Survivability/Countermeasures	Main and tail rotor blades electrically deiced. Infrared jammer, chaff and flares.
AVIONICS	The Mi-8 is equipped with instruments and avionics allowing operation in day, night, and instrument meteorological conditions.
Crew	3 (2x pilots, 1x flight engineer)
Cost	$900,000 (1991 used) $3,200,000 (new)
User Countries	At least 54 countries -- Armenia, Azerbaijan, Afghanistan, Algeria, Angola, Belarus, Bulgaria, Cambodia, CIS, Croatia, Cuba, Czech Republic, Egypt, Germany, Guyana, Hungary, Iran, Iraq, Madagascar, Mongolia, Mozambique, Nicaragua, North Yemen, People's Republic of China, Slovakia, SouthYemen, Sudan, Syria, Ukraine, Vietnam, Yugoslavia, Zambia

Source : globalsecurity.org
